RACON



Racon (från RAdar beaCON, radarfyr) är en transponder installerad på vissa fyrar och bojar för att underlätta identifieringen. Då signalen från en fartygsradar träffar bojen eller fyren, svarar den med en kod som på radarskärmen visas som en bokstav i morsekod. Den är bortvänd från vår position i cirkeln centrum och visas på radarskärmen som streck av olika bredd.

Racontekniken regleras av ITU, Internationella teleunionen, och fungerar på 9320 MHz till 9500 MHz, det så kallade X-bandet med 3 cm våglängd, vanligast bland fartygsradar. De flesta fungerar numera också på 2920 MHz till 3100 MHz, dvs S-band, med 10 cm våglängd. Den förutsätts reagera på 700 ns och sända tillbaka en puls som varar åtminstone 25 µs.

För att undvika att raconekot täcker viktig övrig information på radarskärmen, reagerar den bara under cirka 30% av tiden och lämnar fältet fritt under 70%.

Detta fungerar dock bara med pulsradaranläggningar. Den nyare bredbandsradarn är för svag för att kunna aktivera RACON.

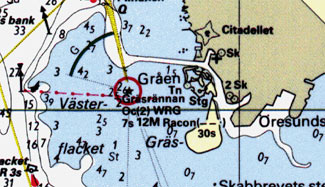

Gräsrännans fyr utanför Landskrona är utrustad med RACON. Morsekoden är long-long-kort)

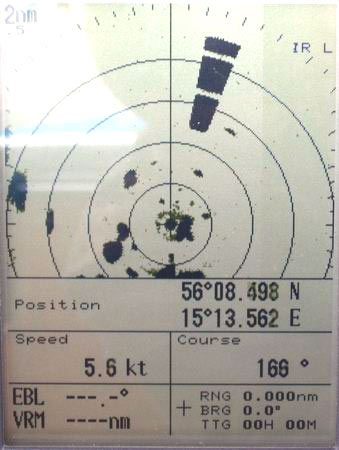

En svarande radarfyr med morsekoden long-long-kort på radarskärmen. Det smala strecket motsvarar en punkt.
